ADI和Bourns推出业界首款通过认证RS-485评估板

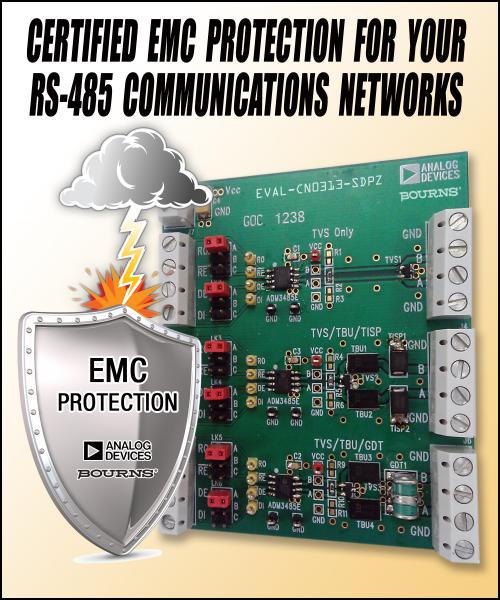

ADI携手Bourns近日推出业界首款通过认证的RS-485评估板EVAL-CN0313-SDPZ,用于保护工业和仪器仪表设备不受EMC(电磁兼容性)损害。两家公司均提供EVAL-CN0313-SDPZ电路板,内置ADI的ADM3485E、3.3 V RS-485收发器和Bourn公司的各种电路保护设备,符合IEC61000-4-2/4/5 ESD(静电保护)、EFT (电快速瞬变)和功率电涌规格要求。该电路板是ADI公司Lab™参考电路库中的一部分,包括电路笔记、测试数据和结果,帮助工程师们在电机控制、并网转换器和可编程逻辑控制器等应用中降低设计风险。所有经ADI认证的经销商和部分经Bours认证的经销商处均可以购买该电路板。

·查看EVAL-CN0313-SDPZ评估板网页并下订单:http://www.analog.com/zh/pr02283/rs-485_emc_compliant_board

·查看有关产品详情的视频:http://www.analog.com/zh/pr02283/rs-485_emc_compliant_board

·点击此处注册,观看3月27日由Premier Farnell plc联合主办的在线研讨会:http://www.analog.com/RS485EMC-Webcast

·从ADI在线中文技术论坛获得支持:http://ez.analog.com/community/interface-isolation

·更多有关产品信息,请致电亚洲技术支持中心:400 6100 006, 或发送邮件至 china.support@analog.com , 也可点击ADI官方微博http://weibo.com/analogdevices ,或通过手机登录m. analog.com 或 www.analog.com了解最新产品等信息。

·更多ADI产品及应用视频,请访问:http://videos.analog.com/category/chinese/

对工业和仪器仪表设备制造商来说,将外部保护设备的EMC特征与其所保护元件进行匹配是难度最大的挑战之一,耗时最长,成本最高。作为第一个经外部认证的RS-485电路EMC兼容设计工具,EVAL-CN0313-SDPZ电路板提供了设计和集成文件、设备驱动器和评估硬件。EVAL-CN0313-SDPZ还包括了一个允许电路板与ADI的ezLINX™ iCoupler®隔离接口开发环境共同使用的EI3 Hirose连接器。该开发环境为开发者提供了一种高性价比、即插即用的数字隔离RS-485物理通信层评估方法。

EVAL-CN0313-SD1Z RS-485评估板主要功能

·经过认证可保护ADI的ADM3485E、3.3 V RS-485收发器:

o6 kV、4 kV和、1 kV浪涌(IEC61000-4-5)

o2 kV EFT和8 kV接触(IEC61000-4-4)

o15 kV气隙放电ESD (IEC61000-4-2)

·其它

oezLINX™ iCoupler®隔离式接口开发环境:http://www.analog.com/zh/pr02283/eval-ezlinx

报价与供货

产品

样片供货

量产

MSRP

EVAL-CN0313-SDPZ

现在

现在

78.00美元/片

EVAL-CN0313-SDPZ
