提高差分放大器的共模抑制比，电阻的选择很关键

　　在各种应用领域，采用模拟技术时都需要使用差分放大器电路，如图 1 所示。例如测量技术，根据其应用的不同，可能需要极高的测量   。为了达到这一   ，尽可能减少典型误差源（例如失调和增益误差，以及噪声、容差和漂移）至关重要。为此，需要使用高   运算放大器。放大器电路的外部元件选择也同等重要，尤其是电阻，它们应该具有匹配的比值，而不能任意选择。

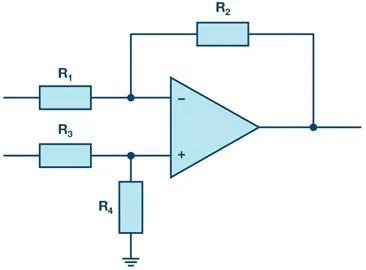

图 1. 传统的差分放大器电路。

　　理想情况下，差分放大器电路中的电阻应仔细选择，其比值应相同 (R2/R1 = R4/R3)。这些比值有任何偏差都将导致不良的共模误差。差分放大器抑制这种共模误差的能力以共模抑制比(CMRR) 来表示。它表示输出电压如何随相同的输入电压（共模电压）而变化。在   情况下，输出电压不应该改变，因为它只取决于两个输入电压之间的差值（    CMRR）；但是，实际使用中情况会有所不同。CMRR 是差分放大器电路的重要特性，通常以 dB 来表示。

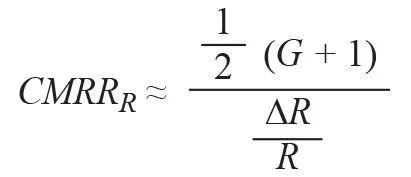

　　对于图 1 所示的差分放大器电路，CMRR 取决于放大器本身以及外部连接的电阻。对于后者，取决于电阻的 CMRR 在本文下述部分以下标"R"表示，并利用下式计算：

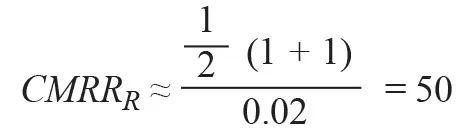

　　例如，在放大器电路中，所需增益 G = 1 且使用容差为 1%、匹配   为 2% 的电阻产生的共模抑制比为

　　或者

　　在 34 dB 时，CMRRR 相对较低。在这种情况下，即使放大器具有非常好的 CMRR，也无法实现高   ，因为链路的   总是取决于其      差的环节。因此，对于精密的测量电路而言，必须非常   地选择电阻。

　　实际使用中传统电阻的阻值并不恒定。它们会受机械负载和温度的影响。根据需求的不同，可以使用具有不同容差的电阻或匹配电阻对（或网络），其大部分使用薄膜技术制造并具有   的比值稳定性。利用这些匹配的电阻网络（如 LT5400 四通道匹配电阻网络），可以大幅提高放大器电路的整体 CMRR。LT5400 电阻网络在整个温度范围内具有出色的匹配性，结合差分放大器电路使用则匹配性更佳，因而可确保 CMRR 比分立电阻提高两倍。

图 2. 带有 LT5400 的差分放大器电路。

　　LT5400 提供 0.005% 的匹配   ，从而使 CMRRR 达到 86 dB。然而，放大器电路的总共模抑制比 (CMRRTotal) 由电阻 CMRR 和运算放大器共模抑制比 CMRROP 的组合构成。对于差分放大器，可利用公式 3 计算：

　　例如，LT1468 提供的 CMRROP 典型值为 112 dB，采用 LT5400 的增益为 G = 1，其 CMRRTotal 的值为 85.6 dB。

　　或者，可以使用集成式差分放大器，如 LTC6363。这种放大器在单芯片中内置放大器和   匹配电阻。它几乎消除了上述所有问题，同样也可提供      ，其 CMRR 值达 90 dB 以上。

　　结论

　　必须根据差分放大器电路的   要求仔细选择外部电阻电路，以便实现系统的高性能。或者，可以使用集成式差分放大器，如在单芯片中集成了匹配电阻的 LTC6363。
